螺栓式蓝牙串口适配器
1.简介
螺栓式蓝牙串口适配器是工业现场总线CAN/RS485/RS232转接到蓝牙无线网络的桥接器产品，作为一种线缆取代方案，它可以直接把总线的数据转发到蓝牙无线网络中，反之亦然。任何BLE无线设备均可通过适配器设备接入到总线中，与总线中的设备交互数据。在某些不方便靠近机器进行直接操作的场合，例如空间有限、柜门打不开、或者有安全隐患等，通过适配器设备，操作员可以远距离的访问和控制机器,有效避免了这类问题。

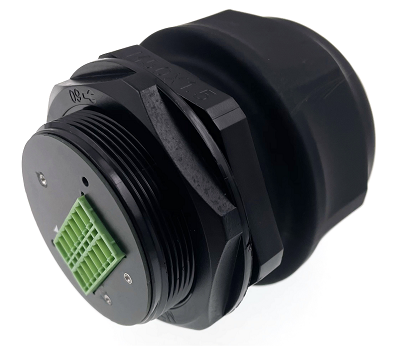

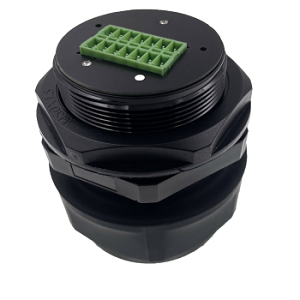

螺栓式蓝牙串口适配器具有坚固的外壳和独特的外形，通过创建一个50毫米的通孔，它可以安装在任何平面上，结合基础保护安装套件，可以适应工厂自动化中各种恶劣环境。
螺栓式蓝牙串口适配器在使用CAN总线通信时提供三种数据转换模式：透明转换、透明带标志转换、Modbus 协议转换（支持Modbus RTU协议），使用RS485/RS232总线通信时直接透明传输，用户可通过蓝牙方式配置适配器设备的各种参数。
2.关键用例
下图给出了螺栓式蓝牙串口适配器在CAN总线网络中的典型应用（RS385/RS232总线网络与之类似）：
3.特点
串行CAN/RS485/RS232到蓝牙无线网络的转换
多种数据转换模式
通过蓝牙配置参数
宽波特率支持
外壳坚固，通孔安装
4.技术规格
蓝牙接口电气特性
| 规范 |
兼容BLE5.0规范 |
| RF输出功率 |
CLASS 1 标准 |
| 工作频段 |
ISM频段 2.400～2.483GHz |
| 频谱延伸 |
FHSS |
| 天线 |
内置天线 |
| 灵敏度 |
<-95dBm at < 0.1% BER |
| 实现协议 |
LL、SMP、L2CAP、ATT、GAP、GATT |
| 工作模式 |
从模式 |
| 安全 |
安全认证、数据加密 |
| 应用范围 |
PC、MCU、手机等 |
| 最大工作距离 |
空旷地带100M |
CAN接口电气特性
| 传输方式 |
差分 |
| 传输介质 |
双绞线或其他 |
| 节点数 |
最多120 |
| 通讯接口 |
隔离型CAN |
| 信号脚 |
CAN-H，CAN-L,GND |
| 共模电压最大 |
+5v |
| 共模电压最小 |
3.6V |
| 差分输入范围 |
0V～5V |
| 接收器输入灵敏度 |
900mV |
| 接收器输入阻抗 |
≥20kΩ |
| 支持的CAN波特率 |
5K~1M |
RS485接口电气特性
| 传输方式 |
差分 |
| 传输介质 |
双绞线或其他 |
| 节点数 |
最多256 |
| 信号脚 |
RS485-A+ RS485-B- |
| 共模电压最大 |
+12v |
| 共模电压最小 |
-7V |
| 差分输入范围 |
±2~6V |
| 接收器输入灵敏度 |
±200mV |
| 接收器输入阻抗 |
≥12kΩ |
RS232接口电气特性
| 传输方式 |
单端 |
| 传输介质 |
双绞线或其他 |
| 信号脚 |
TXD RXD RTS CTS GND |
| 电压范围 |
±3~15V |
整机电气特性
| 名称 |
螺栓式蓝牙串口适配器 |
| 电源 |
12V 1A 额定电流 |
| 高能量瞬变噪声保护 |
400W |
| ESD |
±30 kV IEC 61000-4-2 接触放电
±15 kV IEC 61000-4-2 气隙放电
±15 kV EIA/JEDEC 人体模型 |
| 工作环境 |
运行温度 |
0℃～60℃ |
| 储存温度 |
-40℃～+125℃ |
| 湿度 |
<90％ |
| 外壳尺寸 |
70（L）×70（W）×80（H）mm |
5.功耗
采用正常模式，参数为默认值：
| 模式 |
测试条件 |
电流平均值mA |
| 工作 |
有数据传输 |
21 |
| 待机 |
无数据传输 |
16 |
|
