5.2 BLE串口适配器

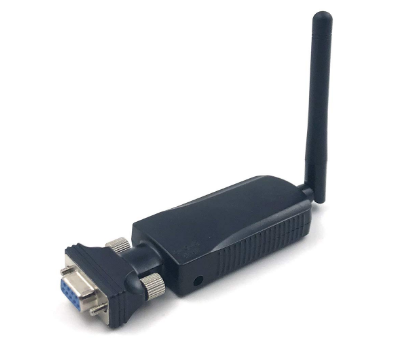

一：概述
金瓯BLE串口适配器为本公司自主开发的智能型无线数据传输产品，支持最新推出的蓝牙5.2协议规范,整体性能更优化。
设备实现了通过RS232接口和远端低功耗蓝牙进行数据传输的功能，设备包含数据模式和配置模式两种不同的工作状态。
数据模式：设备可连接至远端BLE设备或者被远端BLE设备搜索/连接，连接完成后可和远端BLE设备双向数据传输。
配置模式：用户可对设备进行参数配置，如设备名称、波特率等。此状态下，设备不可被发现/连接。
二：参数指标
| 名称 |
BLE串口适配器 |
| 规范 |
蓝牙规范5.2低功耗蓝牙模式（BLE） |
| 工作频段 |
ISM频段 2.402 ~ 2.480GHz |
| 天线 |
内置陶瓷天线或外接天线 |
| 传输距离 |
空旷地带40米 |
| 实现协议 |
LL、SMP、L2CAP、ATT、GAP、GATT |
| 通讯接口 |
标准RS232五线制模式 |
| 连接器 |
DB9 插座 |
| 信号脚 |
RXD, TXD, RTS, CTS, GND |
| 最大传输速率 注1 |
14Kbytes/Sec |
| 支持波特率 |
2400、4800、9600、19200、38400、57600、115200、230400bps |
| 功耗 注3 |
未连接（主设备） |
2.9mA(低速模式 注2)
5.4mA(高速模式 注2) |
| 未连接（从设备） |
4.8mA(低速模式 注2)
7.3mA(高速模式 注2) |
| 连接上，无数据传输 |
3mA |
| 数据传输中 注4 |
5mA |
| 工作环境 |
运行温度 |
-20℃～+70℃ |
| 储存温度 |
-40℃～+85℃ |
| 湿度 |
5％～90％ 无凝结 |
| 外壳尺寸 |
99mm（L）*34mm（W）*17mm（H） |
注1：这里是指两适配器间数据对传速率，该值和连接参数有关，如不同的手机和适配器传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
注2：当串口波特率在2400-38400时为低速模式，波特率在57600及以上时为高速模式。
注3：功耗测试所使用的供电电压是12V。
注4：数据传输功耗为有效范围10m内以9600波特率持续传输得到的功耗数据。
三：指示灯与按键说明

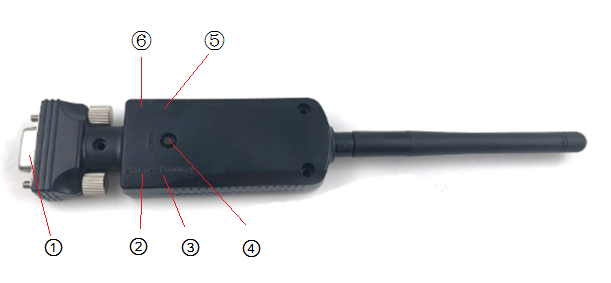

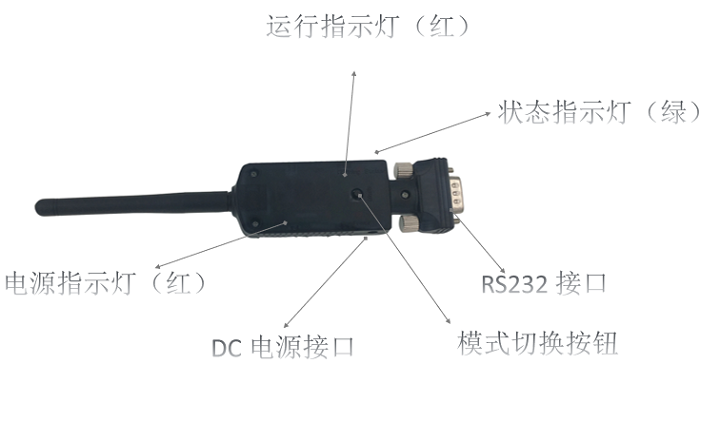

BLE串口适配器有三个LED灯来指示设备的运行状态，以及一个模式切换按钮。
1、RS232接口
2、状态指示灯（绿）
3、运行指示灯（红）
4、模式切换按钮
5、电源指示灯（红）
6、电源接口
RS232接口：
|
Pin No |
Signal |
| 1 |
VCC |
| 2 |
TXD |
| 3 |
RXD |
| 4 |
Nc |
| 5 |
GND |
| 6 |
Nc |
| 7 |
CTS |
| 8 |
RTS |
| 9 |
VCC |
|
