蓝牙CAN 适配器

    型号: BLE5.0
        孔型 BTS6104C2P
        针型 BTS6204C2P
    型号: 蓝牙3.0
        孔型 BTS6004C2P
        针型 BTS5904C2P
    尺寸: 99*34*17mm
    规范：BLE5.0和蓝牙3.0两款
    工作频段：ISM频段: 2.400～2.483GHz
    距离: 10m
    信号脚：CAN-H，CAN-L，GND
    支持的CAN波特率：15K~1M
    支持的CAN工作模式：OSM、Not OSM


产品介绍
  • 蓝牙CAN适配器是工业现场总线CANBUS转接到蓝牙无线网络的桥接器产品。
  • 作为一种线缆取代方案，它可以直接把CANBUS总线的数据转发到蓝牙无线网络中。
  • 任何蓝牙无线设备（蓝牙PDA、蓝牙手机、蓝牙串口适配器、蓝牙PC等等）均可通过该蓝牙CAN适配器接入到CAN总线中，查询CAN总线中设备工作状态和查收各种数据。
  • 蓝牙CAN适配器的蓝牙接口提供了安全认证功能，当用户设置使用安全认证时，连接的设备必须要进行鉴权，只有通过鉴权的用户才能与其进行通讯，如果是一对蓝牙CAN适配器，这些过程都将自动完成。
  • 金瓯科技推出BLE5.0和蓝牙3.0两款CAN适配器，满足客户的不同需求。

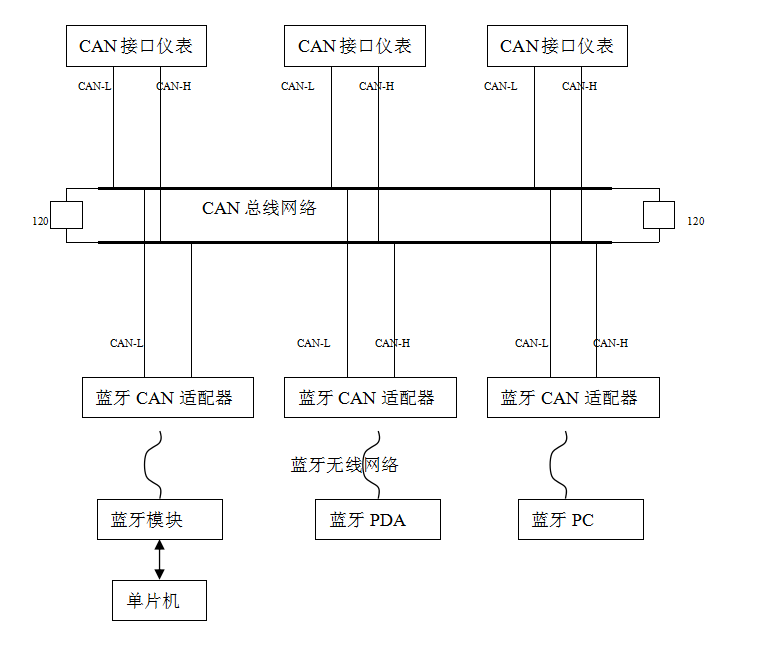

  • 蓝牙CAN适配器的典型应用。

硬件概述

  • 当CAN适配器上电后，电源状态指示灯（红灯）常亮。
  • 工作状态指示（红灯），从设备2秒闪烁，主设备5秒闪烁。
  • 蓝牙连接状态指示（绿灯）,如果连接状态指示（绿灯）熄灭，则表示已经与其它蓝牙设备建立连接；如果闪烁，则表示没有建立连接。
  • 当CAN适配器工作在参数设置状态，工作状态指示（红灯）和蓝牙连接状态指示灯（绿灯）均熄灭。

应用



技术指标

1、蓝牙3.0+EDR规范
规范 兼容蓝牙3.0+EDR规范
工作频段 ISM频段 2.400～2.483GHz
频谱延伸 FHSS
天线 内置天线
灵敏度 <-88dBm at < 0.1% BER
实现协议 LM、LC、L2CAP、SDP、RFCOMM
支持服务 蓝牙串行协议(Bluetooth Serial Port Profile)
工作模式 从模式
节能 自动节能模式、支持低功耗工作模式/高速工作模式
安全 安全认证、数据加密
应用范围 PC、MCU、PDA、手机等
最大工作距离 空旷地带10M

功耗（采用正常模式参数为默认值）：
模式 测试条件(从设备) 最大值mA 最小值mA
工作 有数据传输 60.0 34.0
待机 无数据传输 39.0 16.0

2、BLE5.0规范
规范 兼容BLE5.0规范
RF输出功率 CLASS 2 标准
工作频段 ISM频段 2.400～2.483GHz
频谱延伸 FHSS
天线 内置天线
灵敏度 <-95dBm at < 0.1% BER
实现协议 LL、SMP、L2CAP、ATT、GAP、GATT
支持服务 蓝牙串行协议(Bluetooth Serial Port Profile)
工作模式 主从一体
节能 自动节能模式、支持低功耗工作模式/高速工作模式
安全 安全认证、数据加密
应用范围 PC、MCU、手机等
最大工作距离 空旷地带10M

功耗（采用正常模式参数为默认值）：
模式 测试条件(从设备) 最大值mA 最小值mA
工作 有数据传输 30.0 21.0
待机 无数据传输 21.0 15.2

3、CAN接口电气特性
传输方式 差分
传输介质 双绞线或其他
节点数 112
通讯接口 隔离型CAN
连接器 DB9 Male
信号脚 CAN-H，CAN-L,GND
共模电压最大 +5v
共模电压最小 3.6V
差分输入范围 0V～5V
接收器输入灵敏度 900mV
接收器输入阻抗 ≥20kΩ
支持的CAN波特率 15K~1M
支持的CAN工作模式 OSM、Not OSM

4、整机电气特性
名称 蓝牙CAN适配器（Male）
电源 插座供电 或 DB9座供电，6V 250mA 额定电流
LED指示灯 电源指示、连接状态、工作模式
高能量瞬变噪声保护 400W
ESD ±30 kV IEC 61000-4-2 接触放电
±15 kV IEC 61000-4-2 气隙放电
±15 kV EIA/JEDEC 人体模型
工作环境 运行温度 0℃ ~ +60℃
储存温度 -40℃ ~ +125℃
湿度 <90%
外壳尺寸 99（L）* 34（W）* 17（H）
