UWB室内定位

    未来无线定位技术的趋势是室内定位与室外定位相结合,完成无缝的、精确的定位。现有的网络技术还不能完全满足这个要求,而UWB因为功耗低、抗多径作用好、安全性高、体系复杂度低、定位精度极高级长处,在很多室内定位方案中脱颖而出。
    金瓯UWB系统基于UWB超宽带无线脉冲技术,以TOF(飞行时间)的定位算法,解算获得定位标签的空间坐标,主要应用于室内高精度定位。在完成室内UWB基站部署后,通过对需要定位的人员及物品佩戴的UWB标签,能实时准确的知道定位目标的位置和活动轨迹,实现远程监控管理、越界报警、行走轨迹追踪等功能, 适用于中小规模民用场合的室内精确定位应用需求。


微基站
微标签

抗干扰
高穿透

超窄脉冲
变频调制

     UWB高精度无线室内定位方案体系可以满足工业场景下对人员、设备、车辆的高精度定位需求。体系可以供给最优达15-30cm级、一般遮挡下30-50cm定位精度;体系可多区域级联、跨区域漫游、多楼层定位,自适应地完成1D、2D、3D定位,以及存在性检测。



TDOA定位

中央处理单元


自适应3D定位

    金瓯UWB定位系统支持TOF算法,双向数据传输,精确位置定位,定位精度小于30CM, 覆盖范围广(普通模式50米,增强模式300米)。

    UWB无线室内定位体系由位置感知层、网络传输层、数据解算层和应用层组成。定位硬件层是无线定位体系完成定位功能的主体部分,包含定位微基站和定位微标签;网络连接层用于将定位微基站采集的数据回传到数据中心;数据解算层则是完成标签方位计算的关键;使用层针对客户的需求,完成事务层面的展现。主要包括: UWB标签,UWB基站,无线AP,POE交换机,定位引擎服务器、智能终端等。

UWB定位

    位置感知层
    由定位标签(人员或物品)和定位基站组成,通过定位基站与定位标签的UWB定位信道实现对定位标签的定位。

UWB标签:做为定位数据采集模块佩戴在目标身上,系统通过标签实现对目标的跟踪定位。如:智能手环

UWB基站:及时采集上报UWB标签的信息,传输到后端的定位服务器,支持WIFI接入网络和POE供电方式。如:网关
`


  • 网络传输层
    通过无线AP、有线以太网(如POE)的网络传输形式为定位基站提供数据传输链路。
  • 数据解算层
    解算层为UWB定位引擎软件,对底层信息数据采集后通过定位引擎的算法处理,得到定位标签的精准坐标。
  • 应用层
    应用层软件实现定位显示,轨迹回放等基础功能,以及基于位置数据拓展的电子围栏、智能巡检、考勤统计等业务功能。


  √PC端和移动端访问
√ 位置实时显示
√历史轨迹回放
√ 楼层切换

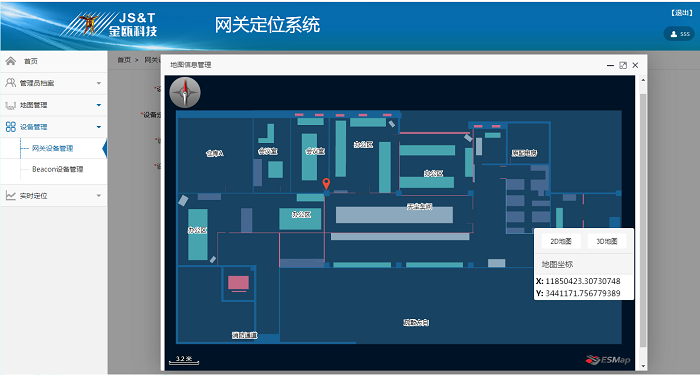

    选择网关(锚点)设备在地图中的位置

    Beacon(定位标签)设备和网关(锚点)设备最新位置显示


    UWB高精度定位系统多用于室内定位行业,应用场景包括:工厂、商超等室内区域人员定位,车辆定位、物资定位、仓储定位等。
