蓝牙3.0数据传输内嵌模块
一:产品概述
该系列模块采用CSR BC04 External芯片设计,遵循V3.0蓝牙规范。模块采用工业标准,四层PCB板设计,引脚采用双排直插DIP封装,适合快速生产和随时插拔更换。内置了金瓯开发的专门数据传输软件固件,具有易连接,数据传输稳定,兼容上的蓝牙3.0规范及以下的设备。模块做主时连接匹配为自动连接匹配,数据通过UART串口透明传输和I/O口开关量传输,内部支持多种蓝牙服务,使用方便。对于用户设计开发简单,不需要了解复杂的蓝牙协议,直接当做串口线使用。
用户购买了我司蓝牙模块将提供专门的技术服务支持,包括详细的使用开发说明,配套的开发工具和测试底板和测试模拟软件。
测试底板 模块参数设置工具
二:产品特征
1.支持主从模式
2.支持点对点,点对多点,中继,中继节点四种模式
3.通信接口:UART串口,I/O口,PCM口(插针引脚封装不支持),模拟口(8位A/D)
4.支持固件在线升级
5.数据支持高速数据传输模式,节能模式和低功耗模式
6.硬件封装:双排直插封装
7.具有内置天线,外置天线和不带天线等都种规格
8.符合FCC,CE,ROHS等认证
9.支持用户设定波特率(1200-1382400),设备名称,主从,节能参数等多种参数
10.内置内置8兆Flash Memory
11.支持Park,Sniff,Hold及深度休眠模式
12.可以支持SPP,HCI,HID,OPP,HDP,DUN,SYNCH,FTP,HSP, CTP,GOEP,FAX,HSAGP,PAN,BIP,BIR,HFP,OBEX,PPP,HFAGP,BPP,UPD,LMP,ICP,TCS,PAN,MAP,CTP,HCRP,PBAP,DID,SYNCML, MAP,GOEP,L2CAP,RFCOMM,SDP等多种蓝牙profile
13.CLASS1 100米距离和CLASS2 10米距离 两种规格
三:技术指标
1.工作频率:ISM频段 2.400~2.483MHz
2.蓝牙规范:V3.0
3.扩频方式:FHSS
4.工作电压:3-3.6V
5.发射功率:-6~+4dBm
6.传输距离:>10米 CLASS2 >100米 CLASS1
7.接收灵敏度:<-88dBm at < 0.1% BER
8.工作温度:-20℃-+75℃
9.存储温度:-40℃-105℃
10.待机电流:<1MA
11.天线规格:2.4G 50欧姆
12.安全认证:AES 128位

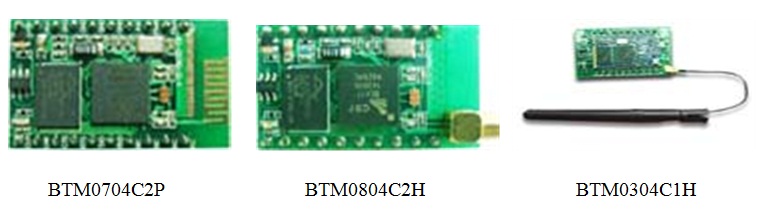

13.模块尺寸封装
BTM0704C2P 30.7*18MM 内置板载天线 10米距离
BTM0804C2X 30.7*18MM 带外置天线 10米距离
BTM0304C2H 36.8*22.7MM 带外置天线 100米距离
四:应用范围
1.工业自动化仪表
2.医疗监护设备
3.电力采集设备
4.智能家居蓝牙转红外
5.蓝牙电子称称重衡器
6.蓝牙打印机设备
7.蓝牙鼠标,键盘,操作杆等消费电子设备
|
